電源模塊日常運行過程中需要注意的事項有哪些？
很多時候在電源模塊的實際應用過程中我們常常發現很多時候它本身并沒有質量問題，問題是出在安裝人員安裝過程中的疏忽：接錯管腳、輸入電壓不符合規定值、負載過大等造成的，所以說每個從業人員除了要了解電源模塊安裝的技能還需要了解的是電源模塊在應用中的注意事項。今天能達電源小編就帶大家一起了解清楚在電源模塊的日常運行過程需要注意的事項有哪些？

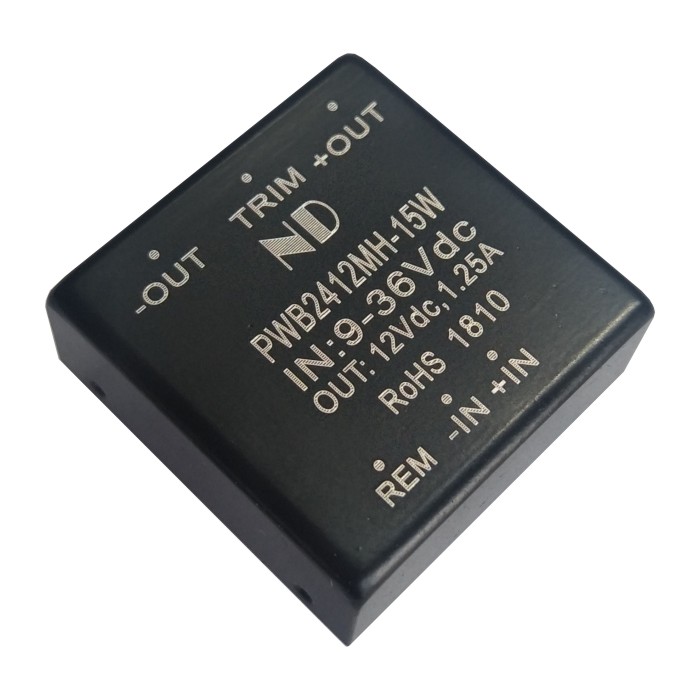

電源模塊輸出電壓的調節是對有TRIM或ADJ(可調節)輸出引腳的電源模塊產品：可通過電阻或電位器對輸出電壓進行一定范圍內的調節，一般調節的范圍大小是±10%之間，對TRIM輸出引腳將電位器的中心與TRIM相連，在所有+S、-S管腳的電源模塊中，其他兩端分別接+S、-S。沒有+S、-S時將兩端分別接到相應主路的輸出正負極(+S接+Vin、-S接-Vin)然后調節電位器即可。電位器的阻值一般是選用5～10kΩ之間會比較合適。對ADJ輸出引腳可分為輸入邊調節與輸出邊節。
1、電源模塊輸入保護電路
一般電源模塊產品都有內置濾波器能滿足一般電源應用的要求。如果需要更高要求的電源系統應增加輸入濾波網絡�？梢圆捎肔C或π型網絡同時應注意盡量選擇較小的電感和較大的電容。為了可以有效防止輸入電源瞬態高壓損壞電源模塊這時用戶可以在輸入端接瞬態吸收二極管并配合保險絲使用，才能確保電源模塊在安全的輸入電壓范圍之內。為了降低共模噪聲可以增加Y(Cy)電容，一般選擇幾nf高頻電容。注意的是R為保險絲、D1為保護二極管、D2為瞬態吸收二極管(P6KE系列)。
2、電源模塊遙控開關電路
電源模塊的遙控開關操作，是通過REM端進行的。一般控制方式有兩種：
(1)REM與VIN相連、遙控關斷，要求VREM<0.4v。rem與+vin相連，模塊工作要求vrem>1V。此時REM懸空，遙控關斷即所謂“懸空關斷”(-R)。如果控制要與輸入端隔離則可以使用光電耦合器作為傳遞控制信號。
(2)REM與-VIN(參考地)相連，遙控關斷，要求VREF<0.4v。rem懸空或與+vin相連，模塊工作，要求vrem>1V。
3、電源模塊的組合
(1)并聯擴容：將相同電源模塊輸出端并聯可使輸出能力增強，但并聯模塊的輸出電壓需要調整得比較一致以保證相對均流，同時要注意避免產生不必要的振蕩。對有較大電流輸出的模塊的組合，還可以仔細設計引線電阻以達到均流效果。但是用這種方法并聯的模塊不宜超過2個。同時如果其中一塊模塊輸出有故障那么整個系統都將不能正常工作。負載為并聯擴容連接電路RL。
(2)冗余熱備份并聯：將相同的電源模塊輸出端通過二極管后并聯可使輸出能力增強以提高電源系統的可靠性。原則上如果配合相應輸出報警電路將模塊放在可以拆卸的母線上，這樣出現故障的模塊可以及時更換。用這種方法并聯的模塊是沒有量限制的。D一般為肖特基二極管。
(3)串聯擴容：將相同模塊輸出端串聯可使輸出電壓倍增，功率也相應增加的同時串聯輸出端須接二極管以進行保護。
以上是廣州能達電源技術有限公司為大家?guī)?lái)的電源模塊在運用中的注意事項，更多電源模塊詳情可登陸http://m.rl3344.com.
