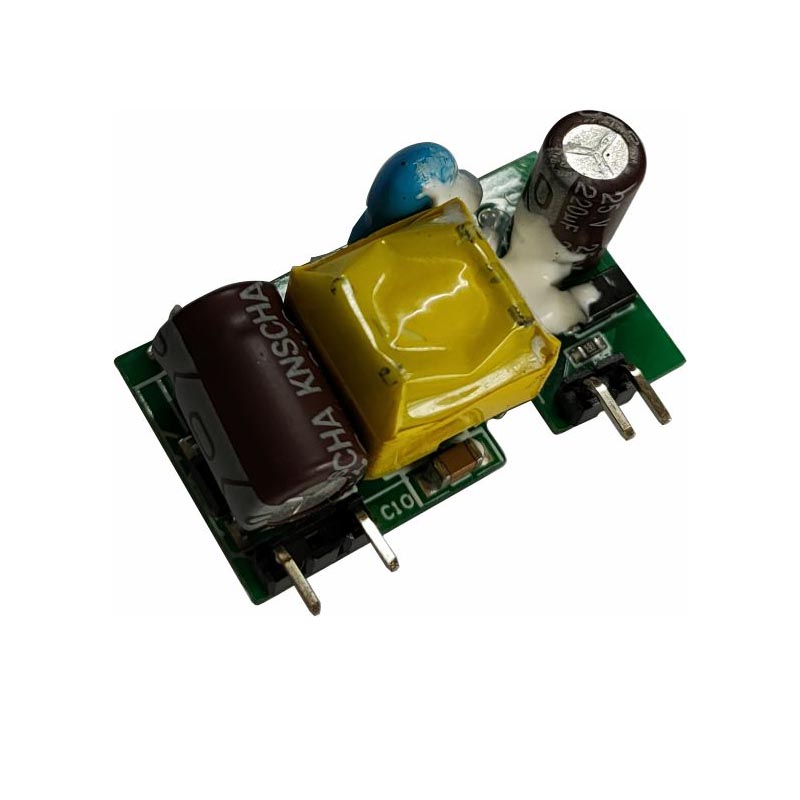

您知道AC-DC開關電源模塊的開關頻率嗎？
AC-DC開關電源模塊的工作頻率是多少？選擇AC-DC開關電源模塊需要考慮哪些因素？這些問題成為你設計電路的焦點嗎？以下是選擇工作頻率的幾個要素。
選擇電源的開關頻率并不意味著選擇電源的開關頻率良好的開關頻率，但選擇適合自己使用。目前市場上大部分都是這樣。AC-DC開關電源模塊頻率50K~135K在此之間，這個頻率范圍可以滿足大多數應用。讓我們來討論一下。AC-DC在選擇開關頻率時遇到的一些問題：
一、為什么一般不選擇低于50K的開關頻率
我們知道，開關頻率越低，開關損耗越小，但另一方面，隨著開關頻率的降低，電源設備的體積會降低*大，不利于小型化。開關電源工作時，由于開關裝置的開關，磁芯會抖動，人耳能聽到的頻率段約為20~20000Hz，為了避免可聽的噪音，我們通常選擇遠離20個頻率KHz。
二、選擇高于135K開關頻率的AC-DC控制IC的弊端
電子和電氣設備在測試時，電子和電氣設備應測試其電源端的傳導干擾電壓發射。盡管不同標準的測試頻帶不同，但大多數產品的測試頻帶為150K~30M。從測試頻率的下限可以看出，開關電源的工作頻率接近150K，越難處理傳導騷擾。
三、電源開關頻率需要哪些特殊應用？
在某些特殊情況下，電路工作對電源的開關噪聲更為敏感。如電力載波、無線通信、無線識別等。電力載波應用對電源的要求如下。
目前，電力載波主要用于智能載波在家庭、遠程抄表系統、遠程路燈控制系統中，我國電力線路載波頻率的使用范圍為9KHz～500KHz，載波帶寬為4KHz。由于電力線阻抗的變化和電力線噪聲的干擾，電力載波的發展非常有限。為了增加電力載波的通信距離，我們必須遠離電路載波單元的電源開關頻率。目前國內使用的載波頻率為115KHz，132KHz。在這種情況下，開關頻率為60KHz左右供電。
