模塊電源推薦電路
(一)輸入保護電路
一般本公司的產品都有內置的濾波器，能滿足一般電源應用的要求。但如果對需要更高的要求的電源系統中可以增加輸入濾波網絡。可以采用簡單LC或p型網絡，但在設計過程中應注意盡量選擇較小的電感和較大的電容。
輸入應加鋁電解電容以吸收模塊輸入端的電壓尖峰并為模塊提供一定的維持電壓，一般在25~50W功率48V輸入的模塊，選擇幾十微法左右的電容較為合適�？紤]到紋波的因素，盡量選用低ESR的電容。
為了防止輸入電源瞬態高壓將電源模塊燒毀，建議用戶在輸入端接瞬態吸收二極管并配合保險管使用，確保模塊在安全的輸入電壓范圍之內。
為了降低共模噪聲，可以增加Y電容。一般選擇幾納法高頻電容。
在圖2-19中，R為保險管、D1為反接保護二極管、C為濾波電容(如鋁電解電容)、Cy為Y電容。D2為瞬態吸收二極管(P6KE系列)。
對輸出過壓保護的考慮

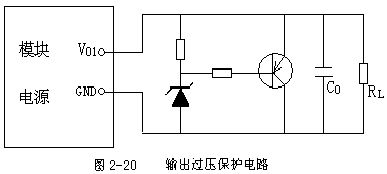

本公司所生產的模塊電源輸出有過壓嵌位保護，基本不會出現輸出過壓現象，所以無須再加過壓保護電路，我們推薦的如圖2-20所示電路，僅適用于對過壓要求及其嚴格的應用電路,供用戶參考。
對輸出紋波、噪聲的考慮
在大多數的電路中,我們廣州能達電源公司的電源模塊輸出紋波、噪聲都能滿足要求，對于輸出紋波有較為嚴格要求的電源系統，可以在輸出增加差模濾波器來降低紋波。加共模濾波器可以消除減少噪聲。輸入與輸出及外殼之間加隔離電容（一般為幾nF），也可以減少共模噪聲。

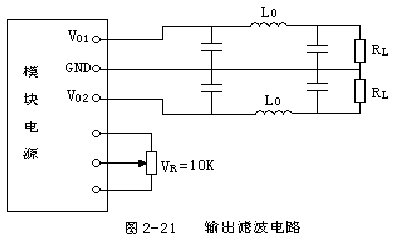

如圖2-21為輸出濾波電感電路，可迅速地衰減模塊電源的紋波和噪聲，但因?yàn)橥饨拥腖C濾波器會引入新的相移，所以嚴禁使用遠端探測功能，否則將引起電源模塊輸出產生振蕩，嚴重時會損壞模塊電源，用戶可以使用電源模塊的輸出調節功能（TRIM），但模塊電源輸出端到負載端引線電阻上的電壓降與輸出電壓上調值之和不能大于0.5V，L0一般取幾u(yù)H便可，用戶在設計時注意考慮L0上的功耗。
